一、工程規劃
本工程項目設計為****會議會議系統，依據溝通情況，及用戶提供的相關圖紙，并結合現場勘查，規劃有大會議室和中會議室兩個會議系統，及大小接待室各 1 間。主要實現音響擴聲、視頻投影功能，對燈光、專業會議討論、遠程視頻會議、及智能中控部分都暫不考慮?，F(xiàn)分別將各會議室的具體需求、最終用途及最終類型定位如下：
大會議室
地點：南區 1#****樓 6 層 （規劃圖紙中”多功能會議室”）
規劃面積（M2）：約 252m2（21m*12m）,二裝后高約 2.8m
規劃人數（人）：約 160 人
需求：音箱、功放等設備采用鱔溪校區五樓會議室原有設備，僅對不足部分進行更新和補充。補充調音臺等音頻處理設備用于會場音頻播放、還原；增配一套清晰的視頻投影系統用于進行會場視頻資料顯示；及其他相關輔助改造（包括操作臺、線路、電路等）。
用途：可召開報告大會、培訓、階段性總結會議、及其它性質的綜合會議場所。
最終類型：多功能大會議室
中會議室
地點：南區 1#****樓 6 層 （規劃圖紙中”中會議室<一>”）
規劃面積（M2）：約 84m2（12m*7m）,二裝后高約 2.85m
規劃人數（人）：約 67 人
需求：全新配置，包括一套優良的音響擴聲系統用于會場音頻播放及還原。一套清晰的視頻投影系統用于進行視頻資料顯示；及其他相關輔助改造（包括操作臺、線路、電路等）。
用途：召開座談會議、或中小規模多媒體演示會議等。
最終類型：多媒體中會議室
大小接待室各 1 間
大接待室地點：南區 1#***樓 6 層 （規劃圖紙中”中會議室<二>”） 小接待室地點：南區 1#**樓 4 層（規劃圖紙中”會議室”）
需求：僅需視頻播放功能。均安裝大屏幕液晶電視用于進行視頻資料顯示；各一套立體聲音響系統用于音頻播放，音箱共需 4 只，可利用原 T204 音箱。功放共需 2 臺， 可利用原 1 臺配 T204 的功放，僅需增配 1 臺功放。
用途：貴賓接待等。
最終類型：接待室
二、總體設計
建筑聲學要求
本會議系統的音響工程都是在室內進行的，而室內的情況千差萬別，本設計不包括建筑裝飾的前期聲學考量，僅針對音響工程的聲學效果實現及處理。
第一，結構方面。
依據圖紙，本工程中的會議室長、寬、高比例都不成整數比，在房間諧振方面，已能有效避免駐波的產生。但本工程室內凈高較低，不足 3 米的高度會對擴聲環境造成一定影響， 在現場勘查中，發現二裝考慮對天頂用木板做波浪形材處理以使壓迫稍緩解，但又制造了影響聲音擴散的弧形面結構。
根據和用戶溝通、圖紙及現場勘查，大、中會議室共用一個音控間，面積可滿足要求。
第二，裝飾方面。
在現場勘查中，發現二裝已有考慮有助于音場改善的部分墻面軟包處理、及靠窗面考慮窗簾設計。但建議裝飾中應避免采用中空或支撐不牢固的材料或結構；墻面則應避免掛物； 以白色為整體色調，體現整潔大方的會議格調。
系統組成及拓?fù)鋱D
根據工程規劃，本工程有三個類型的會議系統，按三層（輸入、中心、輸出）做分層設計，按音頻、視頻、輔助做設備分類，具體系統組成方案及拓?fù)鋱D如下：

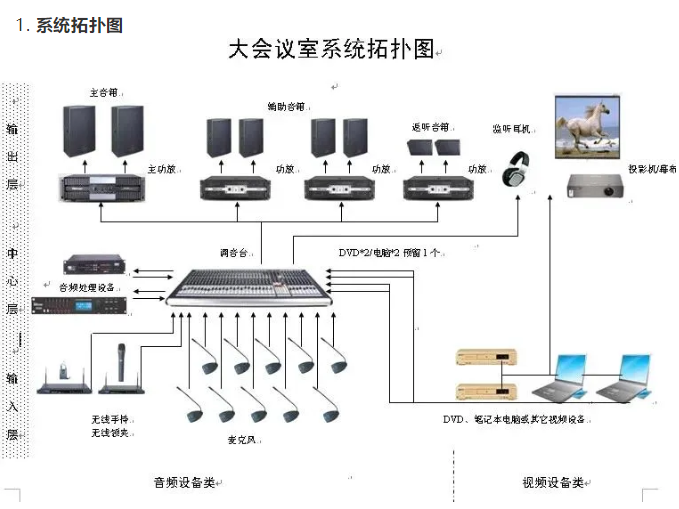

大會議室
系統組成
根據客戶需求，主要針對音響擴聲系統和視頻投影系統，需要音箱、功率放大器、調音臺、會議話筒、無線話筒、監聽耳機、電源時序器、凈化電源、DVD、筆電、投影機、幕布及其它輔助設備。其中音箱部分考慮到面積因素和聲場覆蓋，需在主音箱基礎上再增配輔助音箱；且考慮到報告廳用途，還需對主席臺增配返聽音箱。
音頻方面
配主音箱 1 對、輔助音箱 2 對、返聽音箱 1～2 臺；分別對應音箱配置功率放大器實現輸出擴聲（音響設備利舊）。音頻配 1 個調音臺實現音頻集中連接且音頻控制。音
頻配 1 個監聽耳機在音控間內做會場聲音監聽。音頻各配 1 對無線麥克風（手持和領夾）實現移動音頻輸入；配會議鵝頸麥克風（10 支）實現固定位置音頻輸入。
視頻方面
配投影機、幕布各 1 套實現視頻輸出。視頻擬 DVD 2 臺（一主一備）、筆電 1 臺實現視頻/音頻輸入。
輔助選配 1～2 臺電源時序器對功放等音頻設備做上下電時序保護；配凈化電源設備1 臺（同中會議室共用）；要求輔助線材接插件采用進口產品、線用國產優質線。
中會議室
系統組成
根據客戶需求，主要針對音響擴聲系統和視頻投影系統，需要音箱（全頻吸頂）、功率放大器、調音臺、會議話筒、無線話筒、智能混音話筒前級、電源時序器、凈化電源、DVD、 筆電、投影機、幕布及其它輔助設備。
音頻方面
配會議全頻吸頂音箱 6 對；分別對應音箱配置功率放大器 1 臺實現輸出擴聲。音頻配
1 個調音臺實現音頻集中連接。音頻配 1 對手持無線麥克風實現移動音頻輸入。音頻會議鵝頸麥克風（28 支）實現固定位置音頻輸入，并采用 4 臺智能混音話筒前級設備實現中繼。
視頻方面
配投影機、幕布各 1 套實現視頻輸出。視頻擬配筆記本電腦、DVD 各 1 臺實現視/音頻輸入。
輔助選配 1～2 臺電源時序器對功放等音頻設備做上下電時序保護；要求輔助線材接插件采用進口產品、線用國產優質線。
系統組成

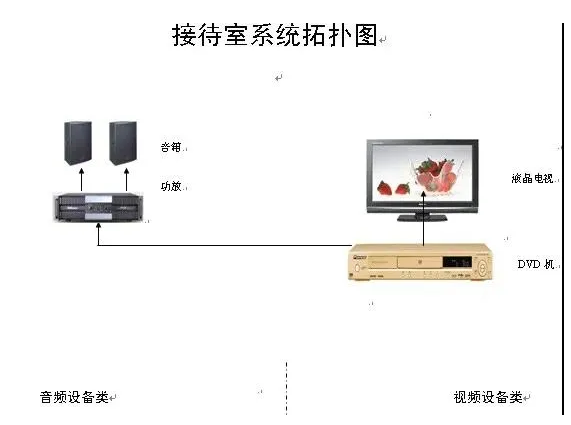

根據客戶需求，接待室 2 間，僅需配置立體聲音響各 1 套（利舊、只增補 1 臺功放），大屏幕液晶彩電各 1 臺，及其它相關輔助設備。
設備的檔次、分析及選型
由于本工程會議專業音響及視頻系統的設備種類很多，用途不盡相同，在具體的性能上也有所區別，而所有工程的最終整體風格和效果都是需要靠設備來體現的，所以必須在總體設計時對設備進行定位。包括設備的檔次、類型、各類設備投資的比例以及各設備形成系統后，系統的結構和組成情況，目的就是在保證設計要求和用戶需要的前提下，盡量使設備性能優良、操作簡便，系統內各設備充分發揮它們的性能。方案詳細找客服咨詢，13540608007
